Gi aktiv DAB-antenne riktig strømforsyning
Mange aktive DAB-antenner trenger strøm for at den innebygde antenneforsterkeren skal fungere.
Dersom DAB-mottakeren ikke sender nødvendig phantomstrøm gjennom antennekabelen, kan resultatet bli:
- Svakt DAB-signal
- Ustabilt mottak
- Kanaler som faller ut
- Færre tilgjengelige kanaler
- I verste fall manglende DAB-mottak

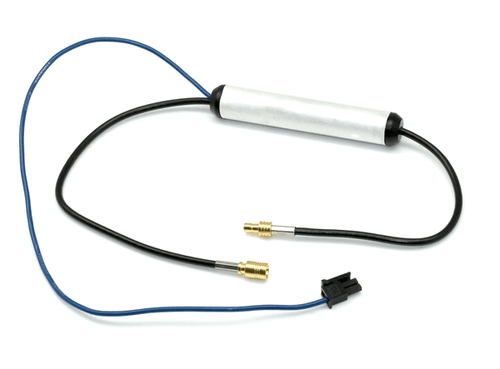

Connects2 CT27AA169 tilfører nødvendig 12 V mating til antennelinjen slik at en kompatibel aktiv DAB-antenne kan fungere som tiltenkt.
Utviklet for Dension DAB
CT27AA169 kan brukes sammen med Dension DAB-løsninger hvor det er behov for ekstern strømforsyning til en aktiv antenne.
Kompatible Dension-systemer inkluderer:
- Dension DAB+G
- Dension DAB+R
- Dension DAB+U DBU1xxx
- Dension DAB+U DBU2xxx
- Dension DAB+U DBU3xxx
2-pins Molex-kontakten benyttes for strømtilkoblingen og passer løsninger som bruker denne typen strømuttak.
SMB til SMB
Antennesignalet går gjennom adapteret via standard SMB-tilkoblinger.
Tilkobling:
- Antenne: SMB → SMB
- Strøm: 2-pins Molex
- Spenning: 12 V
Dette gjør adapteret enkelt å integrere mellom DAB-mottakeren og en kompatibel aktiv DAB-antenne.
Kan brukes med andre DAB-adaptere
Connects2 CT27AA169 er ikke begrenset til Dension.
Adapteret kan også brukes sammen med andre DAB-mottakere som ikke selv leverer phantomstrøm til antennen, forutsatt at antennetilkoblingene er kompatible.
Ved slik bruk kan 2-pins Molex-kontakten fjernes, og strømledningen kobles til en egnet 12 V strømkilde.
Det anbefales å bruke tenningsstyrt 12 V, slik at antenneforsterkeren ikke står med strøm når bilen er avslått.
Når trenger du phantomstrømadapter?
CT27AA169 er aktuelt når:
- DAB-antennen er aktiv
- Antennen krever 12 V strømforsyning
- DAB-mottakeren ikke leverer phantomstrøm
- DAB-signalet er svakt fordi antenneforsterkeren ikke får strøm
- Dension DAB brukes sammen med en aktiv antenne
En passiv DAB-antenne som ikke trenger strøm har normalt ikke behov for dette adapteret.
Fordeler
- Phantomstrømadapter for DAB/DAB+
- Gir 12 V mating til kompatibel aktiv DAB-antenne
- SMB til SMB
- 2-pins Molex strømtilkobling
- Tilpasset Dension DAB-systemer
- Kan brukes med andre kompatible DAB-adaptere
- Enkel integrasjon
- Praktisk ved bruk av aktiv DAB-antenne
- Kan løse mottaksproblemer som skyldes manglende strøm til antenneforsterkeren
Spesifikasjoner
- Produsent: Connects2
- Modell: CT27AA169
- Produkttype: DAB phantomstrømadapter
- Bruksområde: Aktiv DAB/DAB+ antenne
- Antennetilkobling: SMB → SMB
- Strømtilkobling: 2-pins Molex
- Strømforsyning: 12 V
- Funksjon: Tilfører strøm til kompatibel aktiv DAB-antenne
Kompatibilitet
Dension
- DAB+G
- DAB+R
- DAB+U DBU1xxx
- DAB+U DBU2xxx
- DAB+U DBU3xxx
Kan også brukes sammen med andre kompatible DAB-adaptere som mangler phantomstrøm, dersom nødvendige tilkoblinger og strømforsyning tilpasses.
Viktig informasjon
Connects2 CT27AA169 er et phantomstrømadapter og ikke en DAB-mottaker eller DAB-antenne.
Adapteret tilfører ikke DAB/DAB+ til en radio som mangler DAB-mottaker. Det brukes for å sørge for nødvendig strømforsyning til en kompatibel aktiv DAB-antenne.
Ved bruk sammen med andre DAB-løsninger enn Dension kan 2-pins Molex-kontakten fjernes og strømledningen kobles til en egnet tenningsstyrt 12 V strømkilde.
Kontroller alltid at antennen er beregnet for 12 V mating før tilkobling.
Produsent
Connects2
Connects2 er en ledende produsent av bilspesifikke adaptere og monteringssett for ettermontering av bilstereo. Produktene deres gjør det enkelt å bevare originale funksjoner som rattkontroller, kamera og infotainment ved oppgradering av bilradio.
