Komplett overgang fra original Quadlock til ny bilradio
Når originalradioen i en VW, Seat eller Skoda erstattes med en ettermarkedsradio, er det ofte ikke tilstrekkelig med en enkel kabelovergang.
Mange av bilens funksjoner kommuniserer digitalt via CAN-bus.

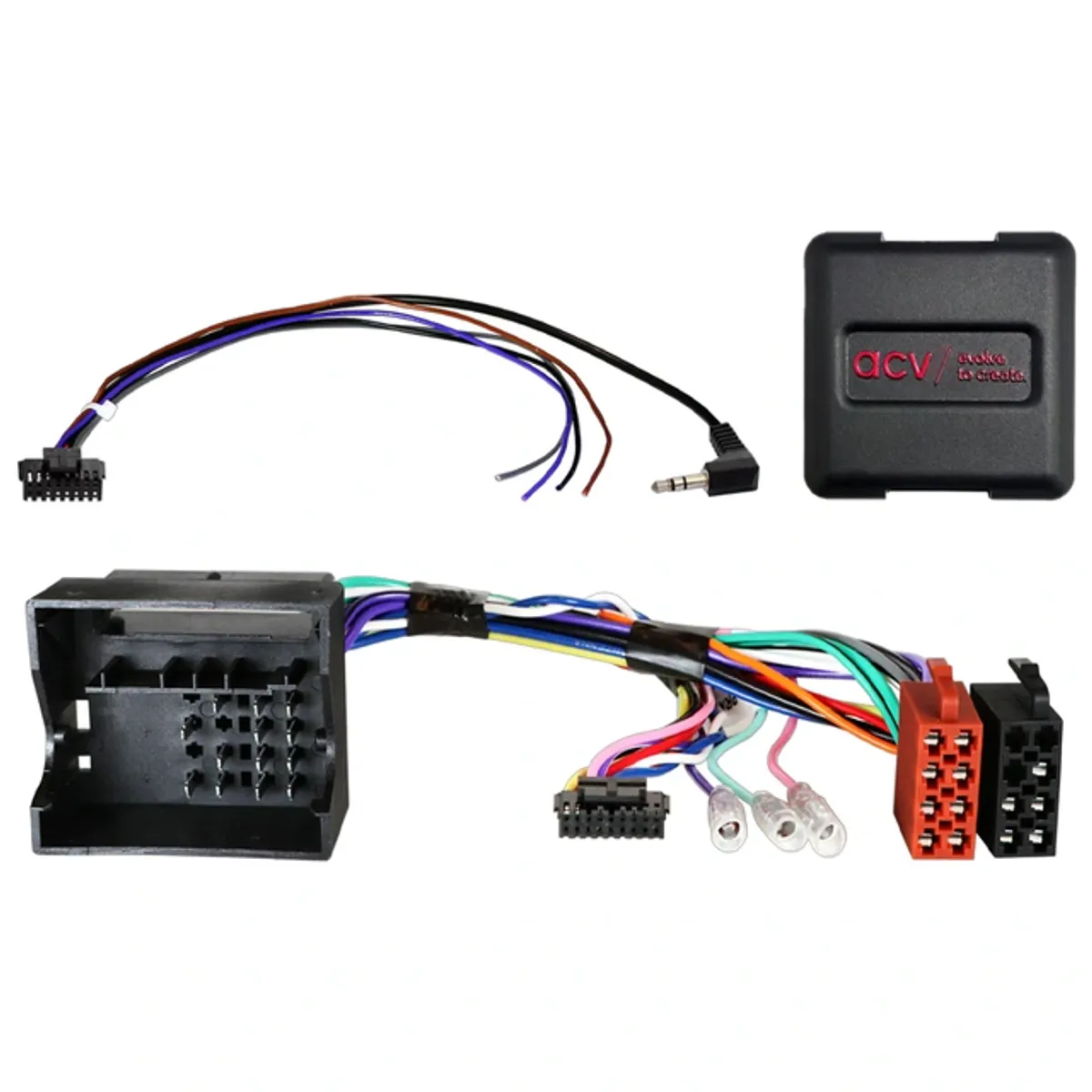

ACV 42XVW002 leser relevante signaler fra bilens CAN-bus og konverterer dem til signaler som kan brukes av en kompatibel ettermarkedsradio.
Dette gir en langt mer komplett installasjon enn en enkel passiv Quadlock-til-ISO-adapter.
Behold multifunksjonsrattet
En av de viktigste funksjonene er muligheten til å beholde bilens originale rattbetjening.
Avhengig av bilens utstyr og radioen som monteres kan funksjoner som følgende beholdes:
- Volum opp
- Volum ned
- Neste spor
- Forrige spor
- Kildevalg
- Svar på telefon
- Legg på telefon
Tilgjengelige funksjoner avhenger av bilmodell, original rattbetjening og hvilken ettermarkedsradio som monteres.
CAN-bus integrasjon
ACV 42XVW002 kommuniserer med bilens CAN-bus og henter ut flere nyttige signaler som normalt ikke finnes som tradisjonelle analoge ledninger bak originalradioen.
Adapteret gir blant annet ut:
- Tenningssignal
- Ryggesignal
- Speedometersignal / hastighetspuls
- Håndbrekksignal
Dette er spesielt nyttig ved montering av moderne multimedia- og navigasjonsradioer.
Tenningssignal
På mange VW, Seat og Skoda styres originalradioen via CAN-bus i stedet for en vanlig analog tenningsledning.
Adapteret genererer nødvendig tenningssignal til den nye radioen.
Ryggesignal
Ryggesignalet kan brukes av kompatible multimediaenheter for automatisk aktivering av ryggekamerainngangen når bilen settes i revers.
Speedometersignal
Hastighetssignalet kan brukes av kompatible navigasjons- og multimediasystemer som har inngang for speedpuls.
Håndbrekksignal
Adapteret gir også ut håndbrekksignal for radioer som krever dette signalet.
ISO-overgang inkludert
ACV 42XVW002 fungerer også som overgang mellom bilens originale Quadlock-ledningsnett og standard ISO-tilkobling.
Du trenger derfor normalt ikke en separat Quadlock-til-ISO strøm- og høyttaleradapter i tillegg.
Tilkobling
- Bilside: Bilspesifikk Quadlock
- Radioside: ISO
- Kommunikasjon: CAN-bus
- Rattbetjening: Støttes med kompatibel ettermarkedsradio
Adapterkabel til bilradio medfølger
For at rattbetjeningen skal kommunisere med den nye radioen må adapteret kobles til radioens inngang for rattfjernkontroll.
Adapterkabel for de fleste kjente bilstereofabrikater medfølger.
Dette gjør adapteret egnet sammen med mange ettermarkedsradioer fra blant annet:
- Alpine
- JVC
- Kenwood
- Pioneer
- Sony
Radioen må ha støtte for ekstern rattfjernkontroll.
Perfekt ved oppgradering av originalradio
ACV 42XVW002 er spesielt nyttig ved oppgradering til en moderne bilradio med funksjoner som:
- Apple CarPlay
- Android Auto
- DAB/DAB+
- Bluetooth
- Handsfree
- USB
- Navigasjon
- Ryggekamera
Adapteret tilfører ikke disse funksjonene i seg selv. Funksjonene må finnes i radioen som monteres.
Funksjoner
- CAN-bus multifunksjonsadapter
- Quadlock til ISO
- Strømtilkobling
- Høyttalertilkobling
- Beholder kompatible rattknapper
- Genererer tenningssignal
- Gir ryggesignal
- Gir speedometersignal
- Gir håndbrekksignal
- Plug & Play-tilkobling
- Adapterkabel for de fleste kjente bilstereomerker medfølger
Kompatible modeller og årsmodeller
Seat
- Seat Alhambra (7N) fra 2010 til 2015
- Seat Altea (5P) fra 2004 til 2015
- Seat Ibiza (6J) fra 2008 til 2015
- Seat Leon (1P) fra 2005 til 2012
- Seat Mii (AA) fra 2011 til 2019*
- Seat Toledo (5P) fra 2005 til 2009
- Seat Toledo (NH) fra 2013 til 2015
Skoda
- Skoda Citigo (AA) fra 2012 til 2017*
- Skoda Fabia (5J) fra 2007 til 2014
- Skoda Octavia (1Z) fra 2004 til 2013
- Skoda Rapid (NH) fra 2012 til 2015
- Skoda Roomster (5J) fra 2006 til 2015
- Skoda Superb (3T) fra 2008 til 2015
- Skoda Yeti (5L) fra 2009 til 2013
Volkswagen
- Volkswagen Amarok (2H) fra 2010 til 2016
- Volkswagen Beetle (16) fra 2011 til 2016
- Volkswagen Caddy III (2K) fra 2003 til 2015
- Volkswagen Caddy IV (DU) fra 2015 til 2020**
- Volkswagen CC (3C/35) fra 2008 til 2016
- Volkswagen Eos (1F) fra 2006 til 2015
- Volkswagen Fox (5Z) fra 2005 til 2011
- Volkswagen Golf V (1K) fra 2003 til 2008
- Volkswagen Golf V Variant (1KM) fra 2007 til 2009
- Volkswagen Golf V Plus (1KP) fra 2005 til 2009
- Volkswagen Golf VI (1K) fra 2008 til 2012
- Volkswagen Golf VI Variant (1KM) fra 2009 til 2013
- Volkswagen Golf VI Plus (1KP) fra 2009 til 2014
- Volkswagen Jetta III (1K5/1KM) fra 2005 til 2010
- Volkswagen Jetta IV (162) fra 2011 til 2014
- Volkswagen Passat B6 Sedan (3C2) fra 2005 til 2010
- Volkswagen Passat B6 Variant (3C5) fra 2005 til 2010
- Volkswagen Passat B7 (3C/362) fra 2010 til 2014
- Volkswagen Polo V (6R) fra 2009 til 2014
- Volkswagen Scirocco III (13) fra 2008 til 2014
- Volkswagen Sharan II (7N) fra 2010 til 2015
- Volkswagen Tiguan I (5N) fra 2007 til 2016
- Volkswagen Touareg I (7L) fra 2006 til 2010
- Volkswagen Touran (1T) fra 2003 til 2015
- Volkswagen Up! (AA) fra 2011 til 2016*
- Volkswagen Vento (Mexico) fra 2005 til 2011
* Kun modeller uten utvidet lydsystem.
** Volkswagen Caddy IV fra 2015 til 2020: kun modeller med Composition Audio.
Viktig ved bestilling
Kompatibiliteten avhenger av bilens originale radio, kontakttype, lydsystem og utstyrsnivå.
Kontroller spesielt:
- At bilen har kompatibel Quadlock-kontakt
- Type originalradio
- Om bilen har standard eller utvidet/aktivt lydsystem
- Om bilen har original forsterker
- Type multifunksjonsratt
- At den nye radioen støtter ekstern rattfjernkontroll
Biler med originale aktive eller utvidede lydsystemer kan kreve ytterligere adapter eller en annen løsning.
Adapteret inkluderer ikke antenneovergang. Ved radiobytte kan det derfor være nødvendig med en separat antenneadapter med phantomstrøm, avhengig av bil og radio.
Kort oppsummert
ACV 42XVW002 er en komplett og praktisk løsning når originalradioen i kompatible VW, Seat og Skoda skal erstattes med en ettermarkedsradio.
Du får ikke bare overgang fra Quadlock til ISO, men også CAN-bus-integrasjon som gir tenningsstrøm, rattbetjening, ryggesignal, speedometersignal og håndbrekksignal – alt samlet i én biltilpasset løsning.
